Páirteanna Leabaithe & Ionsáigh le haghaidh Tógála Coincréite Réamhtheilgthe
Soláthraíonn páirteanna agus cuir isteach cruach leabaithe pointí nasctha ualaigh a chaitear go díreach sna heilimintí coincréite le linn táirgeadh monarchan. Aistríonn na comhpháirteanna seo lomadh, ualaí teanntachta agus comhbhrúiteacha ó obair chruach thánaisteach, aghaidheanna struchtúracha, nó eilimintí coincréite tadhlach isteach sa phríomhstruchtúr.
Trí leabaí teilgthe monarchan a chur in ionad ancairí meicniúla nó ceimiceacha druileáilte poist, cuireann táirgeoirí réamhtheilgthe agus conraitheoirí ginearálta deireadh le druileáil allamuigh, seachnaítear damáiste rebar, laghdaigh uaireanta saothair an láthair oibre, agus coinnítear sláine dearaidh struchtúrach.
-
![Teilgthe-I bhFrámaí Cruach]()
Teilgthe-I bhFrámaí CruachIs cóimeálacha leabaithe struchtúracha iad teilgthe i bhfrámaí cruach atá réamhdhéanta ina n-eilimintí coincréit réamhtheilgthe chun pointí ceangail ualaigh arda, cosaint chiumhais agus ailíniú beacht comhéadan meicniúil a sholáthar....féachaint níos mó -
![Cleats Cruach Leabaithe]()
Cleats Cruach LeabaitheDéantar Cleats Cruach Leabaithe a chaitheamh-i gcomhpháirteanna nasc cruach struchtúracha atá déanta as-plátaí rollta te agus studs ancaire táthaithe nó lúba rebar. Suite laistigh de fhoirmeacha coincréit réamhtheilgthe roimh...féachaint níos mó -
![Cainéil Cruach Leabaithe]()
Cainéil Cruach LeabaitheSoláthraíonn cainéil leabaithe cruach (teilgthe-i gcainéil) pointí ancaireachta inchoigeartaithe, ardchumais laistigh de struchtúir choincréite réamhtheilgthe agus teilgthe. Suite go díreach taobh istigh den fhoirm-obair sula ndéantar...féachaint níos mó -
![Plátaí Táthú Leabaithe]()
Plátaí Táthú LeabaitheIs plátaí cruach struchtúracha iad plátaí táthaithe leabaithe atá táthaithe chuig studs cinn, barraí dífhoirmithe, nó strapaí ancaire, sruthlaithe teilgthe nó réamh-theilgthe ina n-eilimintí coincréit réamhtheilgthe agus teilgthe...féachaint níos mó -
![Lúibíní Cruach Leabaithe]()
Lúibíní Cruach LeabaitheIs éard atá i lúibíní cruach leabaithe eilimintí naisc struchtúracha a chaitear go díreach isteach i gcomhpháirteanna coincréit nó a chuirtear ar ancaire trí chainéil réamhtheilgthe le linn déantúsaíochta réamhtheilgthe. Aistríonn siad...féachaint níos mó -
![Uillinneacha Cruach Leabaithe]()
Uillinneacha Cruach LeabaitheIs próifílí cruach struchtúracha iad uillinneacha cruach leabaithe a bhfuil nascóirí graí táthaithe nó ancaire meicniúil iontu, arna gcaitheamh go díreach isteach in eilimintí coincréit réamhtheilgthe. Aistríonn siad ualaí...féachaint níos mó
Raon Táirge
Uillinneacha Cruach Leabaithe
Cuspóir:Cosain imill leac agus colún ó spalling; dromchlaí táthaithe leanúnacha a sholáthar feadh imill leac nó bairr balla.
Cumraíochtaí:Uillinneacha struchtúracha cos cothroma nó neamhchothroma feistithe le studs gan ceann táthaithe, ancairí barra dífhoirmithe, nó eireabaill lúbtha rebar.
Toisí Coitianta:75 x 75 x 6 mm go 150 x 150 x 12 mm; faid saincheaptha suas le 6,000 mm.
Lúibíní Cruach Leabaithe
Cuspóir:Aistrigh ualaí lomadh ingearach trom tiubhaithe agus fórsaí cothrománacha ó bíomaí struchtúracha, spandrels, nó painéil aghaidhe.
Cumraíochtaí:Cóimeálacha pláta righin déanta saincheaptha, lúibíní gusseted, agus lúibíní mórleabhair inchoigeartaithe.
Toisí Coitianta:Tiús pláta ó 10 mm go 30 mm le cóimeálacha ancaire comhtháite atá oiriúnaithe do riachtanais chiumhais.
Plátaí Táthú Leabaithe
Cuspóir:Plátaí cruach gléasta a shruthlú le haghaidh naisc táthú allamuigh idir an painéal réamhtheilgthe-go dtí an-colún, nó an phainéil-go-cruach-na hailt fráma.
Cumraíochtaí:Plátaí céimseata dronuilleogacha, cearnacha nó saincheaptha atá feistithe le flosca-bunghraí uathoibríoch-ancairí táthaithe (studaí cinn) nó -eireabail athbharra táthaithe.
Toisí Coitianta:100 x 100 x 8 mm go 400 x 400 x 20 mm; trastomhais graí ó 10 mm go 22 mm.
Cainéil Cruach Leabaithe
Cuspóir:Dromchla-sruthlaigh cainéil ancaire leanúnacha a cheadaíonn feistis boltaí inchoigeartaithe gan druileáil pháirce nó táthú.
Cumraíochtaí:C-próifíl a dhéanamh ar na codanna cainéal le lugaí ancaire táthaithe, boltaí I, nó ancairí cinn; a chuirtear ar fáil le líontóirí cúr chun dul isteach coincréite a chosc le linn doirteadh.
Toisí Coitianta:Próifílí a mheaitseálann aicmí ualaigh idirnáisiúnta (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).
Cleats Cruach Leabaithe
Cuspóir:Cluaisíní nasctha dlúth le haghaidh aistrithe lomadh logánta, ceangaltáin bracing, agus gearrthóga ailínithe painéil.
Cumraíochtaí:Plátaí lug singil nó dúbailte, lúibíní poll slotted, agus cleats standoff snáithithe.
Toisí Coitianta: Tiús pláta 6 mm go 16 mm le poill ailínithe réamhphlonnaithe nó léasair-gearrtha.
Teilgthe-I bhFrámaí Cruach
Cuspóir:Tacaíocht struchtúrach imlíne docht agus cobhsaíocht tríthoiseach bheacht a sholáthar timpeall oscailtí (doirse, fuinneoga, treá duchta meicniúla, hataí rochtana) i bpainéil balla réamhtheilgthe.
Cumraíochtaí:Comhthionóil fráma cainéal/uillinn ceithre thaobh nó trí thaobh atá feistithe le hancairí ceangail imlíne sheachtracha.
Toisí Coitianta:Saincheaptha-chun sceidil oscailt ailtireachta agus tiús painéil balla a mheaitseáil (100 mm go 350 mm).
Príomhthréithe Táirge
Aistriú Luchtaithe Díreach:Aistríonn studs cinn agus barraí ancaire dífhoirmithe teannas agus lomadh díreach isteach sa chrios comhbhrú coincréite trí ancaireacht mheicniúil agus strus bannaí.
Bainistíocht Toise Caoinfhulaingt:Cúitíonn cumraíochtaí poill réamhdruileáilte, sliotánáilte nó rómhóra lamháltais tógála suas go dtí +/- 25 mm.
Dearadh Próifíl Flush:Tá foirm-obair-dromchlaí aghaidh ina luí go foirfe in aghaidh múnlaí, rud a chumasaíonn séalú daingean agus buailte glan gan dochar a dhéanamh d’aghaidheanna foirm-oibre.
Cosc ar Thástáil Nithiúil:Áirítear ar chainéil ancaire agus comhpháirteanna snáithithe baineanna poileitiléin ard-dlúis (HDPE) nó líonadh cúr EPS, caipíní stiallacha, nó plocóidí rubair chun na hinmheánacha a shéalú le linn balcadh.
Dearbhú Táirgiúlachta:Coinníonn ábhair luachanna coibhéiseacha carbóin dochta (CEV) chun sláine táthú réimse a chinntiú gan scoilteadh faoi ualaí struchtúracha.
Sonraíochtaí Eochair
|
Paraiméadar |
Luach Caighdeánach / Tipiciúil |
Nótaí Teicniúla |
|
Príomhphláta / Cruach Próifíl |
S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50 |
Plátaí cruach struchtúracha, uillinneacha, agus próifílí cainéal |
|
Ancairí Graí Ceannteidil |
S235J2+C450 (ISO 13918) / SD1 (AWS D1.1) |
Próiseas táthú graí uathoibríoch (stua tarraingthe). |
|
Ancairí Barra Deformed |
B500B, B500C (EN 10080) / ASTM A615 Gr 60 |
Lap{0}}táthaithe nó splanc-bun táthaithe chuig bunphlátaí |
|
Tiús Galbhánú |
55 um - 85 um (390 g/m2 - 610 g/m2) |
ISO 1461 / ASTM A123 postáil próisis te -tumadh-déantúsaíocht |
|
Leictreaphlátáil-since |
8 um - 12 um |
ISO 2081 (do nochtadh laistigh nó sealadach) |
|
Gráid Cruach Dhosmálta |
1.4301 (AISI 304), 1.4401 / 1.4404 (AISI 316/316L) |
Le haghaidh hailt ardchreimeadh nó aghaidheanna seachtracha |
|
Caoinfhulaingt Déantúsaíochta |
GA 1090-2 EXC2/EXC3 |
Fad iomlán +/- 2 mm, suíomh graí +/- 1.5 mm |
|
Tástáil Táthú Graí |
ISO 14555 / AWS D1.1 Clásal 7 |
Tástáil lúb díreach (60 céim) agus tástáil ualach teanntachta |
Feidhmchláir
Frámaí Struchtúrtha Réamhtheilgthe:Ag gabháil le léas-le-colún agus colún-le-naisc bhunsraith trí phlátaí táthaithe nó boltaithe réimse{4}}.
Aghaidheanna Ailtireachta & Balla Cuirtín:Lúibíní gléasta agus cainéil ancaire leanúnacha arna gcaitheamh isteach i bíomaí spandrel agus imill leac le haghaidh ceangail balla taobh amuigh.
Páirceanna Tionscail & Lóistíochta:Uillinneacha imill leac urláir ard-mharthanachta, leabaí fráma leibhéalta duga, agus ceangaltáin léis rúidbhealaigh craein.
Tolláin Bonneagair & Fóntais:Bealaí leanúnacha le haghaidh racaí píopaí gléasta, tráidirí cábla, agus duchtú aerála gan druileáil.
Tithíocht Coincréite Modúlach Réamhtheilgthe:Painéal balla-chuig-phainéal balla agus painéal balla-chun-eochracha lomadh leac an urláir agus naisc plátaí a cheangal.
Cúrsaí Roghnúcháin & Dearaidh
Cineálacha luchtaithe agus treoracha
Fiar vs Teannas:Láimhseálann studs ceannteideal lomadh agus teannas comhcheangailte suas go dtí teorainneacha caighdeánacha leabaithe. Teastaíonn ancairí barra dífhoirmithe táthaithe ó dhálaí imeall domhain nó ualaí trom lomadh a shíneann thar an gcón briste coincréite.
Ualaí Dinimiciúla & Seismeacha:Ní mór barraí ancaire stua báite táthaithe nó treáite go hiomlán a shonrú nuair is gá tuirse nó insínteacht seismeach de réir cóid foirgníochta réigiúnacha (m.sh., Eurocode 2 Cuid 4 / ACI 318 Aguisín D).
Faid Imeall agus Céimseata Coincréite
Laghdaíonn an toilleadh coincréite asbhainte de réir mar a théann studs ancaire i dtreo leac nó imill an phainéil.
painéil tanaí (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.
Catagóirí Creimthe (ISO 12944)
C1–C2 (Tirim Inmheánach):Bailchríoch muilinn cruach nó siopa-primer curtha i bhfeidhm.
C3–C4 (Atmaisféir Seachtrach / Taise):Hot-dip galvanized (>55 um).
C5 / Mara (Cósta / Ceimiceach):Cruach Dhosmálta Austenitic (1.4404 / AISI 316L).
Galbhánú & Breabú Hidrigin
High-strength steel components (>1000 MPa) a bheith since go meicniúil-brataithe nó aigéad{-phiocáilte le coscairí rialaithe chun breabú hidrigine a chosc le linn galbhánú te.
Cáilíocht & Cigireacht
Inrianaitheacht Amhábhar:Tuarascálacha Tástála Muileann (MTR / EN 10204 3.1) curtha ar fáil do gach pláta, próifíl, agus barra ancaire, ag rianú uimhreacha teasa ar ais go dtí an muileann cruach.
Tástáil Táthú Graí:Tástáil chomhlíontach ISO 14555. I measc na ritheanna táirgeachta tá tástálacha lúba 60 céim laethúil ar ghraí samplacha chun comhleá iomlán ag an bhóna táthaithe a fhíorú.
Tástáil Neamh-Mhillteach (NDT):Tástáil cáithníní maighnéadacha (MT) agus tástáil ultrasonaic (UT) ar welds struchtúracha criticiúla (m.sh., gussets lúibín, naisc pláta ancaire trom).
Seiceálacha Tiús Galbhánú:Tomhas tomhsaire maighnéadach de réir ISO 2178 chun tiús íosta ciseal since a fhíorú thar gach aghaidh feidhme.
Fíorú Toiseach:Cinntíonn poirt iniúchta agus tomhas comhordanáidí 3D tuinairde an phoill, cearnachacht graí, agus maoile pláta iomlán (< 1.5 mm distortion across 1,000 mm).
Roghanna Soláthair & Saincheaptha
Céimseata Saincheaptha:Gearradh léasair, polladh CNC, agus lúbadh róbataice le haghaidh imlíne plátaí casta, plátaí leabaithe fána, agus tionóil lúibíní ilais.
Cineálacha Ceangaltán Ancaire:
Studaí ceanntáthaithe go huathoibríoch (trastomhas 10 mm go 22 mm)
Cúplóirí rebar snáithithe táthaithe chuig tacaí plátaí
Eireaball rebar dífhoirmithe díreach nó lúbtha (trastomhas 10 mm go 32 mm)
Soicéid snáithithe baineanna clinched nó táthaithe

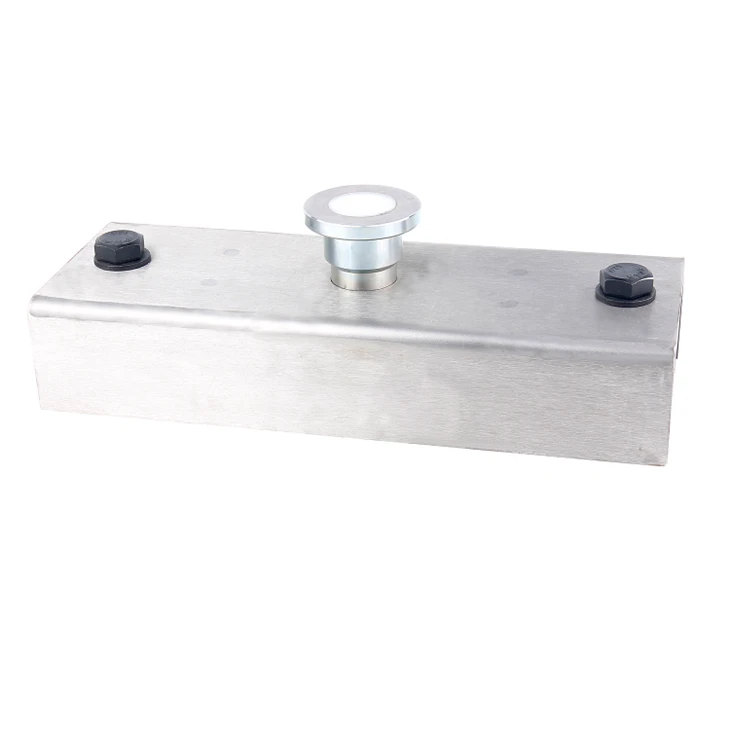

Gabhálais Socraithe Formwork:Cuntar druileáilte roimh-poill ingne báite, plátaí socraithe maighnéadacha, nó brú plaisteach-i bhfeirí ingne chun leabaí a dhaingniú ar mhúnlaí adhmaid nó cruach.
Cóireálacha Dromchla:Bailchríoch gnáth-mhuilinn, primer siopa, galbhánaithe leictrileictreach, galbhánaithe te, nó cruach dhosmálta éighníomhach.
Cad ba cheart do Cheannaitheoirí a Sholáthar le haghaidh Luachála
Chun athbhreithniú beacht innealtóireachta agus tairiscint tráchtála a fháil laistigh de 24-48 uair an chloig, cuir na sonraí seo a leanas ar fáil:
Líníochtaí Mionsonraithe
Comhaid PDF nó DWG a thaispeánann toisí pláta, patrúin poll, chamfers, agus leagan amach ancaire (trastomhas graí, fad, agus socrúchán).
01
Sonraíochtaí Ábhar
Grád cruach riachtanach (m.sh., S235JR, S355JR, A36, Dhosmálta 316) agus caighdeán cruach barra ancaire.
02
Críochnaigh Dromchla
Críoch an mhuilinn, ghalbhánuithe te -dip (sonraigh tiús ciseal nó caighdeán), since -plátáilte nó préimh.
03
Riachtanais Cainníochta
Toirt in aghaidh na líne míre agus sceidil loingseoireachta bhaisc réamh-mheasta.
04
Cáilíocht & Riachtanais Tástála
Tá gá le 3.1 MTR, tuarascálacha NDT, deimhnithe tástála lúb, nó cigireacht tríú páirtí (eg, SGS, TÜV).
05
CCanna
Iarr Athfhriotail
Cuir isteach do líníochtaí CAD, riachtanais ábhar, agus cainníochtaí tionscadail measta chun meastóireacht theicniúil mhionsonraithe agus togra iomaíoch a fháil.
Am Freagartha Teicniúil:24–48 Uaireanta
Formáidí Líníochta a nGlactar leo:DWG, DXF, PDF, CÉIM
Tacaíocht Innealtóireachta:Sonraí ceangail, athbhreithniú lamháltais, agus meaitseáil coibhéise ábhar do chaighdeáin thar lear
Is monaróirí agus soláthraithe páirteanna leabaithe & cuir isteach gairmiúla sa tSín, atá speisialaithe i seirbhís shaincheaptha ardchaighdeáin a sholáthar. Cuirimid fáilte mhór romhat chuig páirteanna leabaithe mórdhíola & cuir isteach i stoc anseo ónár mhonarcha.
